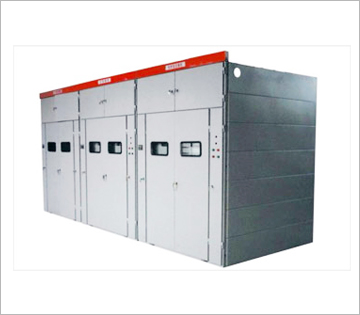

GGN－35型固定式高壓開關柜
1.產品介紹：
GGN－35型固定式高壓開關柜系三相交流50HZ單母線及單母線帶旁路系統的戶內成套設備，柜內配有ZN－40.5型真空斷路器，作為35KV交流系統接收和分配電能之用，以及35KV變壓器、電容器等用電設備控制和保護。
2.產品特點：
該產品滿足GB3906－91《3－35Kv交流金屬封閉開關設備》等標準要求，并且有如下特點：
1、真空斷路器的框架為手車式，可推入柜內固定，裝卸、維修方便；
2、柜內電氣間隙大，主回路采用加強絕緣型的元器件，擴大了產品對環境的使用
范圍；
3、上、下隔離開關具有明顯隔離端口，停電安全可靠；
4、具有可靠的機械和電器聯鎖及防誤性能，保證了操作的安全性和可靠性。
3.產品技術參數：
項目 |
單位 |
參數 |
|
額定電壓 |
KV |
35 |
|
最高工作電壓 |
KV |
40.5 |
|
額定絕緣水平 |
1min工頻耐壓 |
KV |
95 |
|
額定雷電沖擊電壓 |
KV |
185 |
|
額定頻率 |
HZ |
50 |
|
母線電流 |
A |
1250；1600；2000 |
|
分支母線電流 |
A |
630；1000；1250；1600； |
|
4s額定熱(re)穩(wen)定電流 |
KA |
20；25；31.5 |
|
額定動穩定電流 |
KA |
50；63；80 |
|
斷路(lu)器額定短路(lu)開(kai)斷電流 |
KA |
20；25；31.5 |
|
斷路(lu)器額定短路(lu)關(guan)合電流 |
KA |
50；63；80 |
|
配(pei)用(yong)斷路(lu)器（配(pei)用(yong)機(ji)構） |
|
ZN-40.5真空斷路器（電磁，彈簧） |
|
外形尺寸 |
分(fen)支母線電(dian)流1600A及以下 |
mm |
1818*3000*3300 |
|
分支母線電(dian)流(liu)1600A及以上(shang) |
|
