關于景觀式環保型非金屬箱變，已填補了國內產外電氣設備的空白，是箱變的換代趨勢產品。采用特殊技術生產并通過國家級檢測，經過多年的實際運行，尤其在城市及沿海多水地區未發現凝露水漬現象，且達到與環境相協調、增加美化點綴的效果，更顯示其優越性能。
我國箱變的生產雖有一定的歷史，但箱體大部分采用鋼板及復合板制作。前者防腐能力差、價格昂貴，后者易變形、抗)中擊及耐高溫能力差，并且都不美觀，外觀很難與環境相協調，尤其是單層鋼板制作的在抗曝曬、抗輻射及防凝露等方面更是不足。
當今城市環境要求越來越高，箱變不但要滿足電氣要求，還要與城市環保、人文景觀相協調。世界很多地區，尤其是西歐國家很少使用金屬而采用玻纖特種水泥箱體即景觀式環保型非金屬箱體。
質量方針:以先進的制造技術和優良服務,滿足并超越用戶不斷增長的期望,創造行業知名品牌.
質量目標:產品出廠合格率100% 顧客滿意率98%以上.
◆產品用途

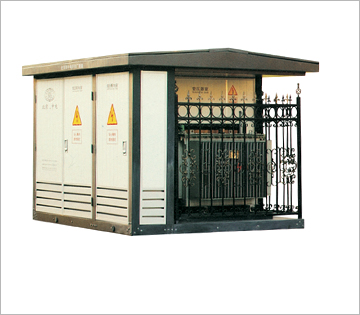

組合（箱式）變電站系三相交流50Hz，6-35KV的戶內外組合式變配電成套裝置。產品以合理的設計手段，使高壓開關設備、變壓器、低壓電器元件有機地組合在一個或幾個箱體內，該產品可適用于城市的生活小區、工礦企業、礦山、油田、碼頭、機場。也可以作為各種建設工地的臨時性供電設備。
◆產品結構
1電站骨架結構采用槽鋼及角鋼制造，有較高的機械強度，外殼采用鋁合金板等材料制造，表面光滑平整，產品美觀大方，且具有較好的防腐性能。
2變電站各室之間均用隔板隔成獨立的小室。
3頂蓋為雙層結構，以防止熱輻射。
4變壓器頂部裝有排風扇，自動控制變壓器室溫度，增加空氣對流降低室溫。
5為T便于監視的檢修，變壓器室、低壓室和高壓室均設有照明裝置，由門控制其開關。
6變電站可轉動的連接部分均采用橡膠帶密封，有較好的防潮能力。
◆正常使用環境條件
1海拔不超過1000M；
2周圍空氣溫度上限+40℃下限-25℃；
3戶外內風速不超過35M/S；
4相對溫度日平均值不大于95%（25℃時）；月平均值不大于90%（25℃時）；
5無經常性劇烈振動的沖撞；
6沒有水災，爆炸危險和嚴重污穢，化學腐蝕的場所。
◆技術參數
低壓開關柜技術數據
主開關采用HLA、HNB、DZX10、DW15、ME等、分路開關選用DZX10、DZ20等。
|
型號 |
額定電流A |
脫扣器額定電流A |
通斷能力KA |
|
220 |
380 |
|
HLA-600 |
600 |
250,300,350,400,500,600 |
20 |
35 |
|
HNB-1200 |
1200 |
700,800,900,1000,1200 |
20 |
50 |
|
DZX10-100 |
100 |
25,30,40,50,63,80,100 |
___ |
30 |
|
DZX10-200 |
200 |
100,120,140,170,200 |
___ |
40 |
|
DZX10-630 |
630 |
200,250,300,350,400,500,630 |
___ |
60 |
|
DW15-200 |
200 |
100,160,200 |
___ |
20 |
|
DW15-400 |
400 |
200,315,400 |
___ |
25 |
|
DW15-630 |
630 |
315,400,630 |
___ |
30 |
|
DW15-1000 |
1000 |
630,800,1000 |
___ |
40 |
|
DW15-1600 |
1600 |
1600 |
___ |
40 |
|
DW15-2500 |
2500 |
1600,2000,2500 |
___ |
60 |
|
ME630-2500 |
630-2500 |
630,800,1000,1250,1600,2000,2500 |
___ |
105-130 |
高壓斷路器技術數據
|
型號 |
額定電壓(KV) |
額定電流(A) |
額定短路開斷電流(KA) |
|
ZN-35C或LN-35C或SN10-35 |
35 |
1250,1600 |
20、25、31.5 |
|
ZN-10或LN-10或SN10-10 |
10 |
1250,1600 |
25、31.5、40 |
高壓負荷開關技術數據
|
型號 |
額定電壓(KV) |
額定電流(A) |
|
FN5-10 |
10 |
400,630 |
|
FN16-10 |
10 |
630 |
變壓器技術數據
|
型號 |
額定電壓(KV) |
變比(KV/KV) |
容量(KVA) |
|
SZ7、SC8、S7 |
35 |
35/0.4～10 |
200～25000 |
|
BS7、S7、SC8 |
10 |
10/0.4 |
50～2500 |
電流互感器技術數據
|
型號 |
額定一次電流（A） |
額定二次電流（A） |
準確級次 |
10%倍數不小于 |
二次負荷（VA） |
|
LCZ-35 |
50～800 |
5 |
0.5/3 |
10 |
50 |
|
LZJC-10 |
200～1600 |
5 |
0.5/C |
|
|
|
LMZ-0.66 |
50～150 |
5 |
|
|
|
電壓互感器技術數據
|
型號 |
額定電壓(V) |
額定容量(VA) |
最大容量(VA) |
|
一次 |
二次 |
輔助二次 |
0.5級 |
1級 |
3級 |
|
JDJ2-35 |
35000 |
100 |
---- |
150 |
250 |
500 |
1000 |
|
JDJJ2-35 |
35000/√3 |
100/√3 |
100/√3 |
150 |
250 |
500 |
1000 |
|
FDZJ-10 |
10000/√3 |
100/√3 |
100/√3 |
50 |
80 |
200 |
400 |
避雷器技術數據
|
型號 |
額定電壓(KV) |
殘壓峰值(KV) |
|
Y5W1-41/134 |
41 |
134 |
|
Y5W-12.7/50 |
10 |
50 |
|
