一、 概述

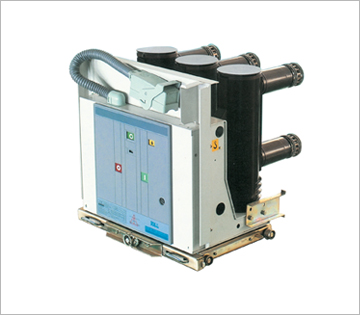

VBI15-12型系列真空斷路器系戶內高壓開關設備，適用于額定電壓12千伏，頻率50赫茲的三相電力系統中，作為保護和控制電器使用，由于真空斷路器的特殊優越性，尤其適用于需要額定電流下和頻繁操作或多次開斷短路電流的場所。
二、 使用環境條件
1. 正常使用的環境條件
海拔高度：1000m及以下地區
環境溫度：最高溫度 +40℃
最低溫度 -15℃
日平均值不大于 +30℃
日平均相對濕度 95%
月平均相對濕度 90%
日平均飽和蒸汽壓 ≤2.2╳10-3Mpa
月平均飽和蒸汽壓 ≤1.8╳10-3Mpa
地震烈度：不超過8度
產品應在無滴水、火災、爆炸危險、化學腐蝕及劇烈震動的場所。
2. 特殊工作條件
當使用環境條件為高海拔、高濕度、溫度變化較大的氣候環境或是其他特殊環境條件時，請與制造廠家協商相關制造技術。
三、 主要規格及技術參數
|
序號 |
項目 |
單位 |
技術數據 |
|
1 |
額定電壓 |
KV |
12 |
|
2 |
額定絕緣水平 |
額定短時公平耐受電壓(1min) |
42 |
|
3 |
額定雷電沖擊耐受電壓(峰值) |
75 |
|
4 |
額定頻率 |
HZ |
50 |
|
5 |
額定電流 |
A |
630/1250 |
1250/1600 |
|
6 |
額定短路開斷電流 |
KA |
20/25 |
31.5 |
|
7 |
額定短時耐受電流 |
20/25 |
31.5 |
|
8 |
額定峰值耐受電流 |
50/63 |
80 |
|
9 |
額定短路關合電流(峰值) |
50/63 |
80 |
|
10 |
4S熱穩定電流 |
20/25 |
31.5 |
|
11 |
額定動穩定電流 |
50/63 |
80 |
|
12 |
額定電容器組關合涌流 |
12.5(頻率不大1000HZ) |
|
13 |
額定單個/背對背電容器組開斷電流 |
A |
630/400 |
|
14 |
額定短路持續時間 |
S |
4 |
|
15 |
二次回路工頻耐受電壓 |
V |
2000 |
|
16 |
分閘時間(額定電壓) |
MS |
≤50 |
|
17 |
合閘時間(額定電壓) |
≤70 |
|
18 |
機械壽命 |
次 |
30000 |
|
19 |
額定電流開斷次數(電壽命) |
30000 |
|
20 |
額定短路電流開斷次數 |
50 |
|
21 |
動、靜觸頭允許磨損累計厚度 |
Mm |
3 |
|
22 |
儲能時間 |
S |
≤15 |
|
23 |
觸頭開距 |
Mm |
11±1 |
|
24 |
接觸行程 |
3-4 |
|
25 |
觸頭合閘彈跳時間 |
Ms |
≤2 |
|
26 |
三相分、合閘不同期性 |
≤2 |
|
27 |
平均分閘速度1 |
M/s |
0.9-1.3 |
|
28 |
平均合閘速度2 |
0.4-0.8 |
|
29 |
觸頭分閘反彈幅值 |
Mm |
≤3 |
|
30 |
主導電回路電阻 |
μΩ |
≤50(630A)
≤45(1250A) |
|
31 |
觸頭合閘接觸壓力 |
N |
3100±200
(20KA/25KA/31.5KA) |
|
32 |
額定操作順序 |
分-0.3s-合分-180s-合分 |
1平均分閘速度是指斷路器觸頭剛分后6mm的平均速度
2平均合閘速度是指斷路器觸頭全開距平均速度
|
