一、概況

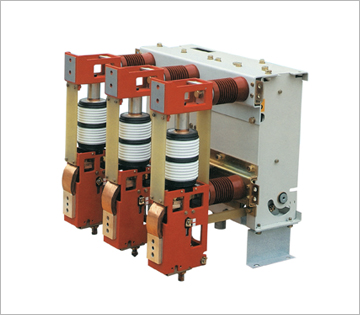

V2000-12真空斷路器為12KV電壓等級戶內高壓開關設備。適用于固定柜、手車柜、中置柜等所有開關應用場所，屬空氣絕緣型產品。
V2000斷路器設計有智能化監控接口，他與外部設備配合，可監測、記錄、控制斷路器內部各種狀態，實現開關電器智能化。
V2000的各系列斷路器采用統一的一體化彈操機構，模塊化的組合，易于流水線方式批量生產，一致性好；斷路器形式多樣，適用于不同場合及需要。
V2000斷路器的機構采用計算機輔助設計和優化處理，機構簡潔明快，傳動環節少，機械損耗低，可靠性高。
V2000斷路器可配用西門子、西屋公司的真空滅弧室。完美的結合、優良的性能是發配電控制和保護用的理想選擇。
二、產品主要用途、適用范圍及使用環境條件
V2000戶內高壓真空斷路器是三相交流50HZ、額定電壓為12KV的戶內裝置，可供工礦企業、發電廠及變電站作電氣設施的控制和保護之用，并適用于頻繁操作的場所。
使用環境條件：
1. 環境溫度不大于+40℃，不低于-10℃(允許在-30℃時儲運)；
2. 海拔高度不大于1000m；
3. 空氣相對濕度日平均值不大于95%，月平均值不大于90%；飽和蒸汽壓日平均值不大于2.2╳10-3Mpa，月平均值不大于1.8╳10-3Mpa，在高溫度期內溫度急降時，可能凝露。
4. 地震烈度不超過8級；
5. 無火災、爆炸、嚴重污穢、化學腐蝕及劇烈震動的場所。
三、技術數據
|
序號 |
名稱 |
單位 |
數據 |
|
1 |
額定電壓 |
KV |
12 |
|
2 |
額定絕緣水平 |
1min工頻耐壓 |
42 |
|
|
額定雷電沖擊耐壓 |
75 |
|
3 |
額定電流 |
A |
630 |
1250 |
1250 |
1600 |
2000 |
2000 |
2500 |
3150 |
|
4 |
額定短路開斷電流 |
KV |
25 |
25 |
31.5 |
31.5 |
31.5 |
40 |
40 |
40 |
|
5 |
額定短路關合電流(峰值) |
63 |
63 |
80 |
80 |
80 |
130 |
130 |
130 |
|
6 |
額定動穩定電流(峰值) |
63 |
63 |
80 |
80 |
80 |
130 |
130 |
130 |
|
7 |
額定熱穩定電流(有效值) |
25 |
25 |
31.5 |
31.5 |
31.5 |
40 |
40 |
40 |
|
8 |
額定熱穩定時間 |
S |
4 |
|
9 |
額定短路電流開斷次數 |
次 |
50/75 |
30/50 |
30 |
|
10 |
額定單個電容器組開斷電流 |
A |
400 |
|
11 |
額定背對背電容器組開斷電流 |
A |
630 |
|
12 |
額定操作電流 |
|
分-θ-合分-180s-合分 |
|
13 |
額定操作電壓 |
V |
AC:220 DC:220 110 |
|
14 |
機械壽命 |
次 |
30000 |
20000 |
10000 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
四、結構與特點
1. V2000戶內高壓真空斷路器配用陶瓷真空滅弧室，采用銅鉻觸頭材料，環狀縱磁場觸頭結構。其觸頭的電磨損速率小，電壽命長，觸頭的耐壓水平高，介質絕緣強度穩定，弧后恢復迅速，截流水平低，開斷能力強。
2. V2000戶內高壓真空斷路器總體結構采用操動機構和滅弧室前后布置的形式，主導電回路部分為三相落地式結構。
3. 操動機構為平面布置的彈簧儲能機構，具有手動儲能和電動儲能功能，機構置于滅弧室前的機箱內，機箱被四塊中間隔板分成五個裝配空間，其間分別裝有操動機構的儲能部分、傳動部分，脫扣部分和緩沖部分。V2000戶內高壓真空斷路器將滅弧室與操動機構前后組成統一整體，即采用整體型布局，這種結構設計，可使操動機構的操作性能與滅弧室開合所需性能更為吻合，減少不必要的傳動環節，降低了能耗和噪聲，使V2000戶內高壓真空斷路器的操作性能更為可靠。V2000戶內高壓真空斷路器既可裝入手車式開關柜，也可裝入固定式開關柜。
4. 該斷路器具有壽命長、維護簡單、無污染、無爆炸的危險、噪音低等優點，并且適應于頻繁操作等比較苛刻的工作條件。
|
