直流屏技術指標:
1) 交流測量精度:220V及380V±15% 范圍內 ≤ 1.0 %
2) 直流測量精度:控母電壓: 110V~240V范圍內 ≤ 0 .5%
合母電壓: 286V~198V范圍內 ≤ 0.5%
充電電壓: 286V~198V范圍為 ≤ 0.5%
電池電壓: 12.5V±10%范圍為 ≤ 0.5%
控母、充電電流: 10%Ie~100%Ie范圍內 ≤ 0.5%
3) 充電控制參數:調壓口輸出電壓(DC):0 ~ 8.0V受控 (100mA)
4) 溫度檢測:1路電池室溫度 -40℃~125℃
109路電池溫度巡檢 -55℃~125℃
5) 電池在線檢測: 256路
6) 絕緣在線檢測: 8~64路,可定制
7) 支路開關狀態檢測: 8~64路
8) 硅鏈控制: 5級
9) 故障記錄: 64條
10)繼電器觸點:220V / 2A
直流屏工作條件:
1) 工作電源: AC320V~420V
試機電源: AC320V~420V 50Hz±10%
2) 工作環境溫度 : 0℃ ~ 45℃
3) 空氣相對濕度 : ≤ 85RH
4) 運行場所: 無強烈振動和沖動、無嚴重塵埃、無腐蝕性氣體、無導電性和爆炸性介質、通風良好。
5) 部適用范圍:DC110V系統,DC220V系統均能滿足使用。
說明:本說明書的參數設置均以220V系統為例,110V系統參數作相應調整

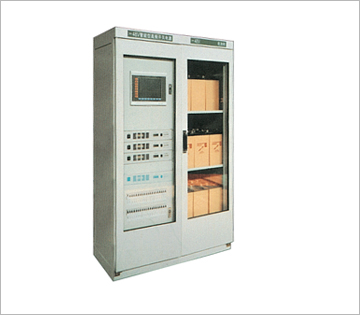

系統配置直流電源系統由多功能監控模塊,高頻開關充電模塊,電池模塊、直流饋出等幾部分組成。
直流系統監控模塊直流屏多功能集中監控模塊是自行開發,全數字化控制、保護、管理、測量的新型直流監控裝置。裝置硬件高度集成化,采用單板結構(All in one),內含絕緣監察、電池檢測、接地選線、電池活化、硅鏈穩壓、微機中央信號等功能。主機配置大液晶觸摸屏,各種運行狀態和參數均以漢字顯示,整體設計方便簡潔符合用戶使用習慣。
|
