配電柜適用于發電廠及工礦企業中，在交流電壓500伏及以下的三相四線或三相五線系統作動力配電之用。
低壓動力配電箱系戶內裝置靠墻安裝，屏前檢修。
結構特征：

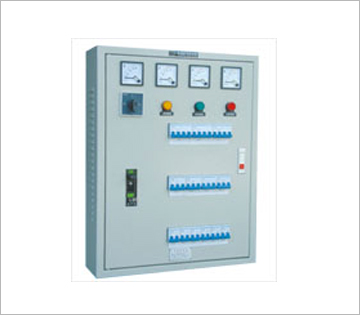

配電柜系封閉式，外殼用鋼板彎制而成，刀開關操作手柄于柜前右柱上部，可以作為切換電源之用。
配電柜前面裝有一只電壓表，指示匯流母線的電壓。配電柜前面有門，門打開后，配電柜內全部設備敞露、便于檢修維護。
本配電柜均采用國內自行設計的型組件，具有結構緊湊，檢修方便，線路方案可以靈活組合等特點。
配電柜除裝有空氣斷路器和熔斷器作為短路保護外，還裝有接觸器和熱繼電器，柜前門可裝修操作按鈕和指示燈。
|
