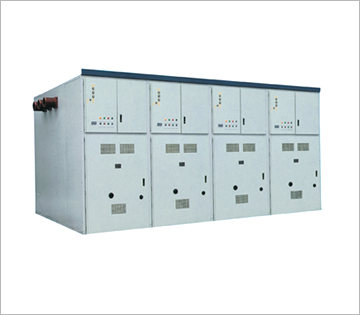

KYN61-40.5型鎧裝移開式交流金屬封閉開關柜(以下簡稱開關柜)用于40.5KV三相交流50Hz電力系統中,作為發電廠、變電站及工礦企業接受和分配電能之用,對電路起到控制、保護和檢測等功能。除廣泛用于一般電力系統外,還可使用于頻繁操作的場所。 產品特點:
柜體結構采用組裝式,斷路器采用手車落地式結構;配用全新型復合絕緣真空斷路器,并具有互換性好更換簡單之特點;手車車架中裝有絲杠螺母推進機構,可輕松移動手車,并防止誤操作而損壞推進結構;所有的操作均可在柜門關閉狀態下進行;主開關、手車、開關柜門之間的聯鎖均采用強制性機械閉鎖方式,滿足“五防”功能;電纜室空間充裕,可連接多根電纜;快速接地開關用于接地和回路短路;外殼防護等級IP3X,手車室門打開狀態下,防護等級IP2X;產品符合GB3906-1991、DL404-1997及參照采用國際IEC-298標準。 結構特點:
開關柜分為柜體、手車兩大部分。柜體為優質進口敷鋁鋅鋼板彎制,采用螺栓鉚接組裝成型,具有很強的耐腐蝕性和良好的機械穩定性。按照典型方案的功能特征可分為繼電器儀表室、手車室、電纜室和母線室四部分,各部分以接地的金屬隔板分隔。其外殼防護等級為IP3X,手車室門打開后,斷路器手車處于斷開/試驗位置時防護士等級為IP2X。 開關柜按金屬封閉鎧裝移開式結構設計,主回路采用復合絕緣處理,相間及搭裝部位配以高強度絕緣護套包覆。主母線分段制作,便于運輸和安裝,相鄰柜間用高強度加大爬距的母線套管隔離,既能作為主母線的輔助支撐,又能有效防止母線室事故蔓延。電纜室安裝電流互感器、快速合的接地開關,空間寬裕,可同時連接多根電纜。觸頭盒正面裝有隨手車移動自動開閉的金屬活門,手車在試驗、移開位置時,活門自動關閉,有效隔離高壓帶電部位。手車在斷路器室內的進出、分合等操作,均可在柜門關閉條件下進行。 新型全絕緣真空斷路器或六氟化硫斷路器與彈簧操作機構采用一體式落地結構設計,具有互換性好、更換簡單等特點,方便移出維護、檢修。手車車架中裝有絲杠螺母推進機構,可輕松操作移動手車,同時具備完善的防止誤操作功能,主開關、手車、接地開關、柜門之間的聯鎖均采用強制性機械閉瑣方式,滿足“五防”功能。
|
