概述

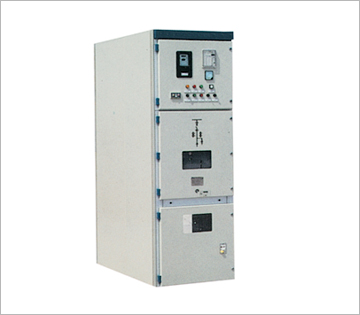

KYN28A-12型(GZS1)戶內金屬鎧裝中置移開式開關設備(以下簡稱開關柜)系三相交流50Hz的戶內成套配電裝置,用于接受和分配3-12千伏的網絡電能并對電路實行控制保護及監測。本產品繼電器小室面板上可安裝各種類型的微機型綜合繼電保護裝置,并可實現系統的智能化控制,具有遙控、遙測、遙信及遙調功能,通過帶有通信接口的CAN總線控制現場網絡。并具有防止誤操作斷路器、防止帶負荷推拉手車、防止帶電關合接地開關、防止接地開關在接地位置送電和防止誤入帶電間隔,即簡稱的“五防功能”。該柜既能配用VS1(即ZN63)、ZN12V真空斷路器,也可配置進口的VD4真空斷路器與VC系列真空接觸器。
◆使用環境條件
1周圍空氣溫度:上限+40℃下限一般地區-10℃。
2海拔:1000M。
3相對溫度:日平均值不大于95%,月平均值不大于90%。
水蒸氣壓力:日平均值不大于2.2KPa,月平均值不大于1.8KPa。
當溫度驟降時可能出現凝露,伴隨污穢,本產品適用于以下比正常條件更嚴酷的兩種環境條件:
a凝露不頻繁(每月平均不超過兩次)有輕度污穢。
b一般不出現凝露(每年平均不超過兩次)有較嚴重污穢。
4沒有火災、爆炸危險及嚴重污穢足以腐蝕金屬和破壞絕緣的氣體等惡劣場所。
5沒有劇烈震動、顛簸及垂直傾斜度不超過8°的場所。
注:
1允許在-30℃時儲運。
2當海拔超過1000M的地區,按JB/Z102《高壓電器使用海拔地區的技術要求》處理,當海拔不超過2000M時,低壓輔助設備不需要采取任何措施。
3當實際使用條件與上述不同時,應由用戶和制造廠雙方協商。
◆符合標準
產品符合下列標準:
1.IEC-298
2.GB3906-1991
3.DL/T404-1997
4.GB/T11022-1999
|
