一 MHK系列快速直調自動跟蹤補償消弧線圈及接地選線成套裝置的特點
1 微機自動跟蹤控制器采用在線實時測量計算法?煽焖、準確、直觀、完整地計算,并顯示電網的相關參數,根據設定值自動或手動調整消弧補償電感電流,使其隨時運行在最佳工作狀態。
2 微機選線保護裝置采用基于穩態分析、暫態分析和零序電流增量的復合選線法,選用的主要原理有:導納增量法、饋線導納互差求和法、補償電流融合法及暫態電流方向選線法等。其中后三種是公司獨創的選線原理,補償電流融合法專門針對安裝消弧線圈后零序電流方向發生變化、導致選線準確率低而開發的,對全補償、欠補償、過補償三種狀態均有較高的準確率。
3 三相五柱快速直調電感是本公司的首創。三相五柱結構將接地變壓器和消弧線圈融合一體,省去了接地變壓器。不僅降低了成本,而且結構更為緊湊,為消弧線圈、受電開關控制柜及消弧線圈控制和接地選線三功能成套裝置的開發創造了條件。這種三功能成套裝置不用另占變電所空間,特別適應了空間緊湊的老變電所改造,也同樣適合于新變電所的安裝。
采用三相五柱的特殊結構,并在零序回路中設計了氣隙,雖然在可控硅快速直調電感的二次有較大的諧波電流,但一次的補償電流中諧波電流很小,不大于4%。
由于一次和二次完全隔離,并且一、二次線圈在不同的鐵心柱上,從結構上消除了一次向二次控制回路傳遞(一、二次繞組間電容耦合)高壓的可能?蓮母旧辖鉀Q在我國曾經發生過數次,由于消弧線圈一次高壓傳遞到二次控制回路,導致消弧線圈控制回路毀壞并殃及變電所二次回路的事故。
二 MHK系列快速直調自動跟蹤補償消弧線圈及接地選線成套裝置結構組成
三相五柱式消弧線圈的特殊結構,將消弧線圈和接地變壓器合二為一,既有消弧線圈的功能、又有接地變壓器的作用。特別適用于無中性點引出的6KV和10KV配電網。該裝置有兩種成套組合方式:

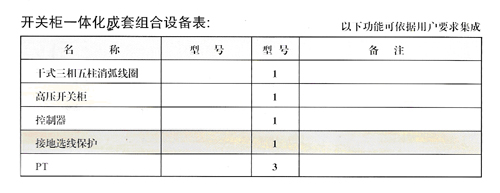

開關柜一體化成套組合

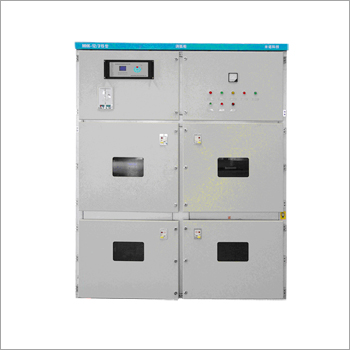

在特制的高壓開關柜內集成消弧線圈、消弧線圈的自動跟蹤和接地故障選線保護三功能的成套裝置,依照用戶要求,還可以集成PT柜功能,并兼有了受電高壓開關的功能,即不必再要專用的高壓開關柜為該消弧線圈成套送電。這三種功能成套裝置不用另占變電所空間,特別適合于空間緊湊的老變電所改造,也同樣適合于新變電所的安裝。開關柜的尺寸應該根據消弧線圈的容量確定,一般在標準KYN28高壓開關柜內(1900*1500*2300mm)可集成安裝消弧線圈容量為315KVA(85A/6KV;52A/10KV)消弧線圈成套裝置。

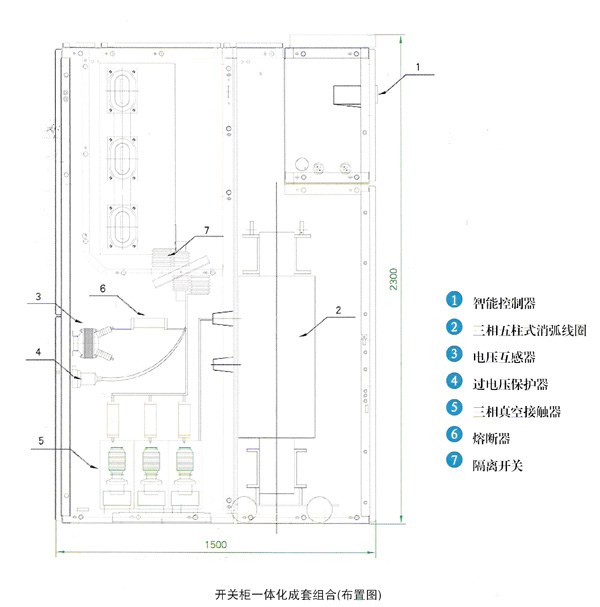

(圖片)開關柜一體化成套組合(布置圖)
右側:1智能控制器
2三相五柱式消弧線圈
3電壓互感器
4過電壓保護器
5三相真空接觸器
6熔斷器
7隔離開關
對大容量消弧線圈最好分成兩臺。如一個電網需要一臺630KVA的消弧線圈,最好選購兩臺315KVA的消弧線圈。原因有兩個:一是分散補償比集中補償效果更好。即用兩臺小容量(總?cè)萘肯嗤┫【圈比用同一臺大容量的消弧線圈在一處安裝的補償效果要好,補償后故障點的殘流更小,更有利于故障點電弧的熄滅。二是兩臺消弧線圈不會同時故障,若有一臺消弧線圈故障,另一臺消弧線圈仍能承擔電網接地故障電流的補償任務,有利于提高電網供電的可靠性。若采用一臺大容量消弧線圈,若有故障,整個電網全部失去補償,比前一種情況要嚴重的多。
三 MHK系列快速直調自動跟蹤補償消弧線圈及接地選線成套裝置的工作原理
三相五柱消弧線圈的工作原理
MHK系列成套裝置有三相五柱消弧線圈(含接地變壓器功能)自動跟蹤消弧補償及接地選線控制器等組成。
電網正常運行時,控制器在線測量電網的電容電流,并根據消弧線圈的補償特性計算好系統中的接地電容使消弧線圈處于全補償狀態。一旦電網發生單相接地故障,控制器就發出觸發脈沖,可控硅導通,電網電容電流得到全補償,消弧線圈可在半周波(10ms)內輸出補償電流,使單相接地故障電流降到最小,故障點電弧熄滅,電網恢復正常運行。
四 MHK系列三相五柱消弧線圈產品規格

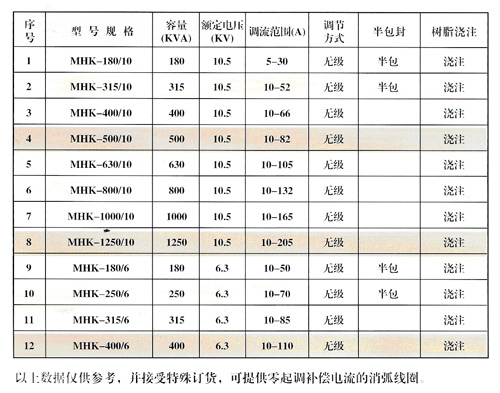

三相五柱消弧線圈按電壓等級分為:6KV、10KV,結構型式分為樹脂澆注干式及H級半包封產品(數據見下表)
智能控制器MHK
智能控制器MHK,是本技術的核心部件。它根據PT提供的開口三角電壓和接地電容電流來判定接地故障,安裝預先設定的方式控制可控硅調節電感電流,實現對電網接地電容電流的自動跟蹤補償。
本控制器是采用高性能32位DSP單片機控制,是整個綜合裝置測量、顯示、運算、通訊和執行的中心處理機構,具有一下功能和特點:
1本綜合裝置所有的功能均為自動執行,無需人工操作,維護和操作極為方便。
2智能控制器采用二次電源技術,可抵御各種電磁干擾,所有的采集接口全部采用光/電隔離,可消除一次系統對控制器的干擾。
3MHK裝置設置了完善的遠動功能,控制器設有RS232、RS485串行接口,可作為變電站綜合自動化的一個子站,接入綜合自動化系統。
五 MHK系列快速直調電感式自動跟蹤補償消弧線圈及接地選線成套裝置的使用環境技術條件
適用環境: 環境溫度:-10℃---+40℃
相對濕度:≤90%
大氣壓力:80-110KPA
海波高度:≤1000M
安裝地點:戶內、戶外,無爆炸危險、五腐蝕性氣體及導電塵埃,無嚴重霉菌、無劇烈震動的場合。
控制器電源: 交流/直流220V,30W
電壓電流測量誤差: ≤2%
響應速度: 10ms
選線路數: 30路(可以擴展到45路)
接地信息記憶次數: 500次
故障波形記錄容量: 1MBs
零序電壓輸入范圍: 0-120V
零序電壓回路輸入阻抗:50KΩ
零序電流輸入范圍: 0-75A(一次側,配用FLO系列零序CT)
串行通訊接口: 一個,RS-485
六 系統中的應用及安裝方式
系統中的應用
1當系統只有一條母線時,整個系統可安裝一套消弧線圈,使用MHK型自動跟蹤補償及選線裝置即可。
2在用于雙母線或單母線分段系統時,每段母線各安裝一臺消弧補償裝置。當母線分列運行時,個母線上的消弧補償裝置獨自承擔本段母線的跟蹤補償任務。
成套裝置的安裝
安裝消弧裝置的地點在選擇時應該根據需要安裝在不同的節點變電所,研究表明,分散安裝適當容量的消弧補償裝置的模式比集中為一臺大容量的消弧裝置的安裝模式更科學合理。
MHK系列快速直調自動跟蹤補償消弧線圈及接地選線成套裝置適用于各種安裝方式。主要有:
1.采用開關柜一體化結構時采用一下安裝方式:
當該成套裝置運抵目的地后,應存放在干燥清潔場所。安裝時,先準備好三相五柱消弧線圈的位置,若將三相五柱消弧線圈安放在電纜溝上,應將電纜溝中的兩根梁填至開關柜固定的兩槽鋼上面的同樣高度。先將高壓開關柜安裝固定好,然后將三相五柱式消弧線圈推入開關柜內(本成套裝置設計有手推車)
安裝中注意:
☆三相五柱消弧線圈的中性點應與變電站接地網可靠連接。
☆控制回路(包括自動跟蹤控制裝置)中設置的各種保護、閉鎖措施,可充分保證該成套裝置安全可靠的運行。
2.采用控制屏加一次設備分置安裝時采用以下安裝方式:
1使用干式設備,安裝于室外箱體內,該箱體材質可由用戶選擇。有普通鍍鋅鋼板、彩色鋼板、合金鋁板等。
2使用干式設備,安裝于室內遮欄中,或與高壓柜同型的柜體中。
3控制器安裝在控制屏內?刂破涟惭b在中央主控室內,我公司提供標準規格屏體,該屏柜為三面封閉,前面為玻璃門單開,后門為雙開,標準尺寸為800*600*2260mm。按照不同的使用要求,控制屏內部控制器安裝有下述組合:
a:每塊屏上安裝單臺控制器。適用于1-2套消弧補償裝置的控制。
b:一塊屏上安裝兩臺控制器。適用于同一站3-4段母線,每段母線安裝一套消弧線補償裝置?刂破髌僚c變電站已有控制屏組合。
七 設備選型及訂貨注意事宜
1.消弧容量的選取
用戶在訂貨前應首先測量系統對地電容電流(可由我公司派人員前往進行檢測,我公司生產有專門的系統對地電容電流測量儀器,從PT開口三角進行測量,方便快捷)根據實測結果確定消弧裝置容量,一般原則為:
1如系統今后出線增加不多或不再增加,則按消弧裝置最大電流等于系統電容電流的1.35倍確定容量,即1max=1.351co,同時還應考慮到最小運行方式下系統電容電流,即消弧裝置最小電流。
2對于新建或今后有較大發展的系統,則適當考慮更大的容量。
2.消弧線圈容量的選取
如不選擇三相五柱式消弧線圈,則要配接地變壓器不帶二次負荷時,接地變部分容量等于消弧部分容量;接地變壓器帶有二次負荷時,接地變部分一次側容量等于消弧部分容量加二次負荷容量。
3.訂貨須知
1依據兩種組合(開關柜一體化成套組合和控制屏加一次設備分置成套組合)確定所需設備,用戶如有特殊要求,可與本公司協商確定。
2訂貨是請確定控制屏、開關柜殼體尺寸、顏色。
3用戶須提供一次系統圖,需要接觸選線時,說明需要零序CT的數量。
4在簽訂合同時,還應簽訂技術協議作為合同附件,按技術協議中列明的事項,逐項填寫清楚。
5一般供貨周期為兩個月,急需時可在一個半月內供貨。
八 產品品質保證及服務措施
1.本產品所用一次元件均為國標定型產品。嚴格按照國標GB-10229-88進行生產檢測。
2.本公司產品自投運之日起十二個月內(但最長不得超過出廠之日起十八個月),如存在質量問題,我公司負責免費修理、更換;超過期限,我公司仍負責維修處理,但須收取工本費。
3.訂貨前,我公司可派人員,負責給用戶測量系統電容電流。
4.裝置的安裝工作由用戶負責,投運時,我公司派人員進行調試,直至正常投運。
九 設計圖標
MHK型三相五柱式消弧線圈電網對地電容跟蹤自動補償裝置

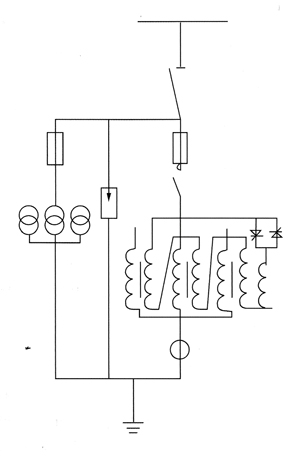

設計圖標如圖所示:
|
