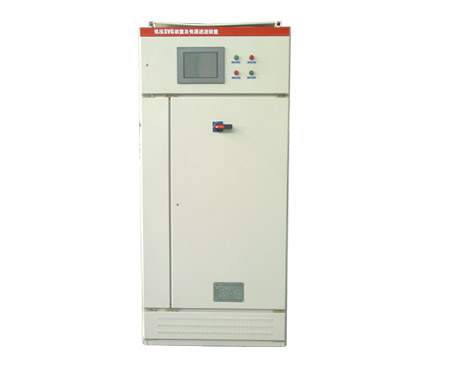

SVG工作原理

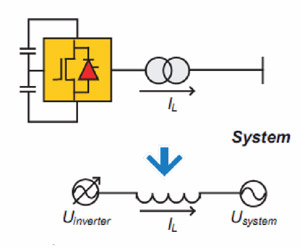

SVG是新一代動態無功補償領域最新技術應用的代表，它的基本原理是利用可關斷大功率電力電子器件（如IGBT）組成自換相橋式電路，經過電抗器并聯在電網上，適當地調節橋式電路交流側輸出電壓的幅值和相位，或者直接控制其交流側電流，就可以使該電路吸收或者發出滿足要求的無功電流，實現動態無功補償的目的。SVG并聯在電網中，一方面有效的解決了諧波干擾投切并聯電容器裝置的問題，另一方面，可根據用戶實際要求抑制或治理諧波，改善電能質量。
SVG的主要功能
（1）維持受電端電壓，加強系統電壓穩定性；
（2）補償系統無功功率，提高功率因數，降低線損，節能降耗；
（3）抑制電網諧波；
（4）抑制電壓波動和閃變；
（5）抑制三相不平衡。
SVG的應用場合
SVG廣泛應用于石油化工、冶金、電力、煤炭、電氣化鐵路、風電廠以及其他具有或者靠近沖擊性負荷和大容量電動機的工業領域，可以在節能降耗、提高電網安全性和穩定性、提高電網功率因數、改善電能質量等方面，發揮重要作用。
SVG是基于電壓源型逆變器的補償裝置實現了無功補償方式質的飛躍。它不再采用大容量的電容、電感器件，而是通過電力電子器件的高頻開關實現無功能量的變換。從技術上講，SVG較傳統的無功補償裝置有如下優勢：
◆ 響應速度更快
SVG調節速度快，響應時間小于10ms，可在極短的時間之內完成從額定容性無功功率到額定感性無功功率的相互轉換，這種無可比擬的響應速度完全可以勝任對沖擊性負荷的補償。
◆ 電壓閃變抑制能力更強
SVC對電壓閃變的抑制最大可達2：1，SVG對電壓閃變的抑制可以達到5：1，甚至更高。SVC受到響應速度的限制，其抑制電壓閃變的能力不會隨補償容量的增加而增加。而SVG由于響應速度極快，增大裝置容量可以繼續提高抑制電壓閃變的能力。
◆ 運行范圍更寬
SVG能夠在額定感性到額定容性的范圍內工作，所以比SVC的運行范圍寬很多。更重要的是，在系統電壓變低時，SVG還能夠輸出與額定工況相近的無功電流。
◆ 補償功能多樣化
本公司SVG不僅具有快速補償系統無功功率的目的，還能夠根據用戶實際需要，對負荷諧波電流等電能質量問題進行綜合補償。
◆ 諧波含量低
本公司SVG采用了載波移相PWM技術和功率單元級聯多電平技術，自身產生的諧波含量極低。
◆ 占地面積小
由于無需高壓大容量的電容器和電抗器做儲能元件，SVG的占地面積通常只有相同容量SVC的50%。
裝置構成：
◆ 適用范圍
◆適用于低壓系統(380V～1140V)的動態無功補償。
◆無功功率波動較大、諧波不嚴重的場合，宜采用SVG型補償裝置與并聯電容補償混合應用的方案。
◆無功功率變化較大且諧波嚴重的系統宜采用純SVG型補償裝置。
◆無功功率變化較小，但諧波嚴重的系統，宜采用純SVG裝置，或者采用AP F裝置治理諧波，以并聯電容器組補償功率因數。
◆ 選型建議
以最大感性補償容量分別為100Kvar和200Kvar為例，在實際應用中如何將并聯電容補償與有源動態補償裝置綜合應用。
采用±50Kvar的IGBT逆變器與50Kvar的電容器并聯接人系統，動態無功從0至感性100Kvar連續可調：即無功補償容量為感性100Kva r，其中100％為動態補償容量。
用±30Kvar的lGBT逆變器與70Kva r的電容器并聯接入系統，動態無功從感性40Kvar至感性100Kvar連續可調：即無功補償容量為感性100Kvar，其中60％為動態補償容量。
采用±50Kvar的lGBT逆變器與150Kvar的電容器并聯接人系統，動態無功從感性100Kvar至感性200Kvar連續可調：即無功補償容量為感性200Kva r，其中50％為動態補償容量。

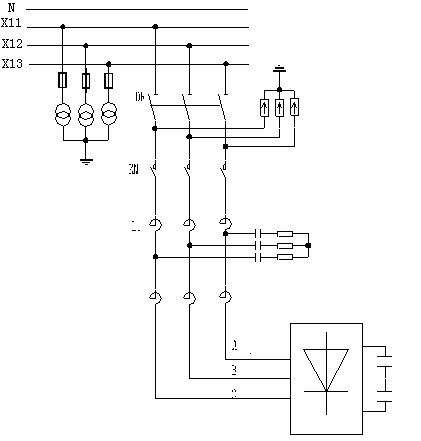

SVG一次系統圖
|
規格及技術參數 |
|
本表技術參數適合的產品型號有：SDSVG-100/0.4、SDSVG-200/0.4、SDSVG-300/0.4、SDSVG-400/0.4、SDSVG-500/0.4、SDSVG-750/0.4、SDSVG-1000/0.4、SDSVG-100/0.6、SDSVG-200/0.6、SDSVG-300/0.6、SDSVG-400/0.6、SDSVG-500/0.6、SDSVG-750/0.6、SDSVG-1000/0.6 |
|
型號 |
SDSVG-100/0.4 |
SDSVG-200/0.4 |
SDSVG-300/0.4 |
SDSVG-400/0.4 |
SDSVG-500/0.4 |
SDSVG-1000/0.4 |
|
SDSVG-100/0.6 |
SDSVG-200/0.6 |
SDSVG-300/0.6 |
SDSVG-400/0.6 |
SDSVG-500/0.6 |
SDSVG-1000/0.6 |
|
單機補償電流 |
100A |
200A |
300A |
400A |
500A |
1000A |
|
交流輸入 |
額定電壓 |
400×（1±15%）V/600×（1±20%）V |
600×（1±20%）V |
|
額定頻率 |
50×（1±2%）Hz |
|
接線方式 |
三相三線 |
|
技術指標 |
諧波補償次數 |
5次 |
|
諧波補償 |
額定容量內≥90%（負載畸變率≥20%） |
|
功率因數 |
在容量范圍內達到設定要求 |
|
補償方式 |
以無功補償為主，諧波補償功能可選 |
|
補償無功(全響應) |
5ms（10%～90%） |
|
全補償(全響應） |
10ms（10%～90%） |
|
過載保護 |
自動限制到額定電流輸出 |
|
有功損耗 |
＜2%額定功率模塊 |
|
噪聲 |
＜65dB（A） |
|
環境條件 |
工作溫度 |
-10℃～45℃ |
|
儲藏溫度 |
-20℃～65℃ |
|
相對溫度 |
＜90%（在25℃時） |
|
工作模式 |
自動或手動 |
|
通訊接口 |
遠程RS485/RS232/以太網通訊功能可選； 上位機通訊軟件可選 |
|
操作顯示 |
LCD監控面板；運行參數設置；觸摸按鍵操作；多參數顯示 |
|
顯示精度 |
電流±5%FS |
|
擴展能力 |
同型號直接并機，數量可達10臺 |
|
保護 |
電網過欠壓、電網錯缺相、裝置過流、裝置過流、直流母線過欠壓、過載自動限流保護 |
|
單機尺寸 Wmm×Dmm×Hmm |
800×800×2200 |
1200×1000×2200 |
|
防護等級 |
IP20（更高防護等級可定制） |
|
|
